本篇文章基于靈動微電子32位微處理器MM32SPIN0230的BLDC電動工具無感方波控制方案的硬件設計說明。

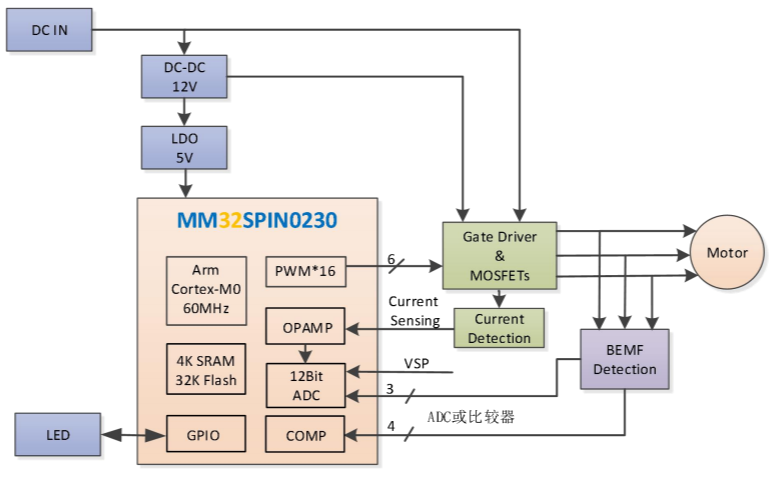

    硬件參考設計
    •電源模塊：
    由外部DC電源供電,經降壓后得到12V給GatedriverIC供電以驅動功率MOS管，12V通過降壓IC輸出5V給MCU及其他功能模塊供電。
    •無感檢測和電機驅動：
    通過反電動勢分壓電路檢測過零點信號得到位置信息，對應六種不同的逆變器MOS管驅動順序，實現BLDC電機的六步換相。
    •電流檢測：
    內建運算放大器搭配外圍電阻參數設置運放倍數。
    •調速命令：
    支持0-5V的PWM或模擬信號調速，以達到控制電機開關機以及調速目的。
    •其他功能：
    正反轉控制，LED顯示等功能。
